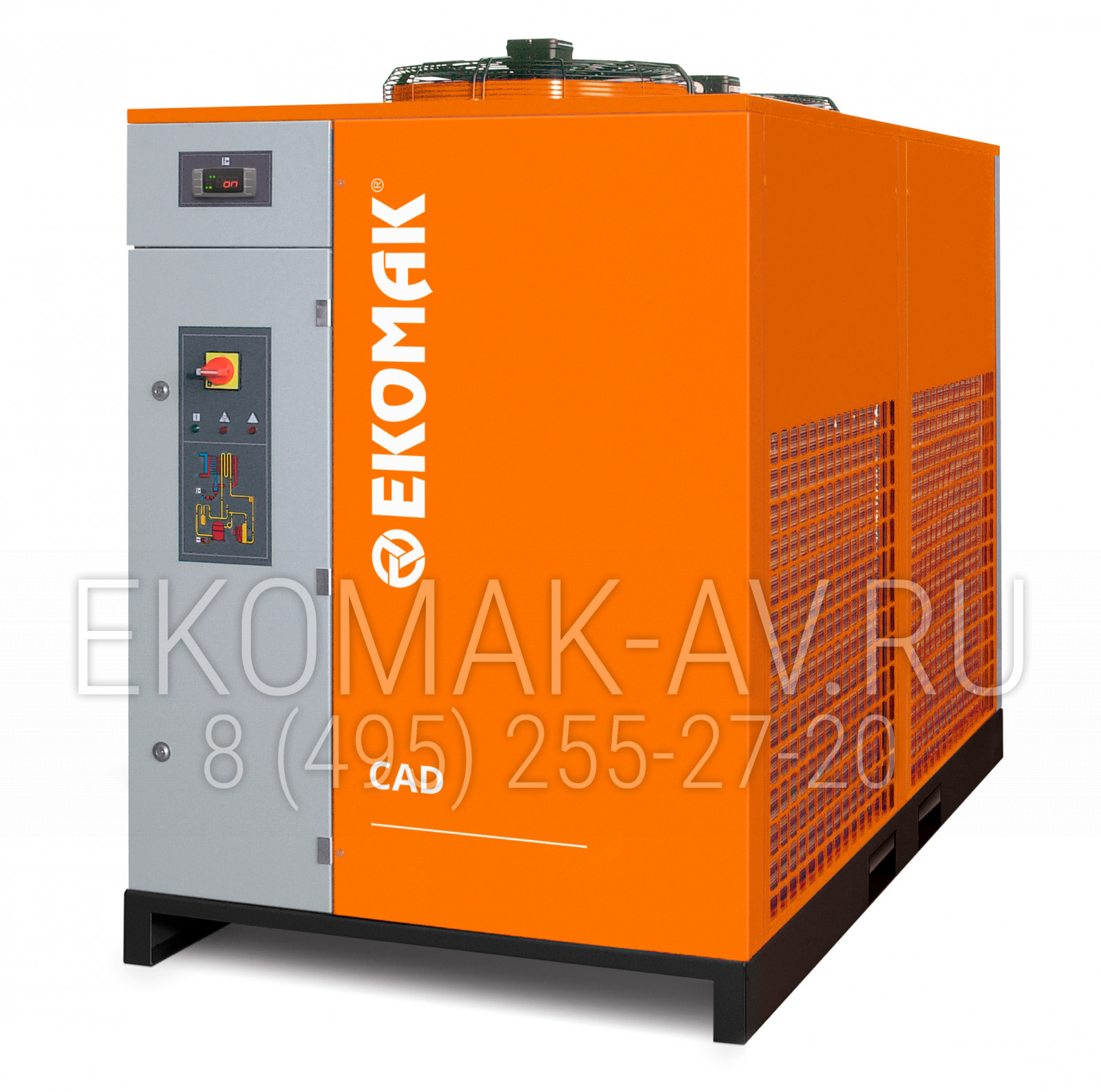

Рефрижераторный осушитель Ekomak CAD 1150

w_arrow
По запросу
Запросить скидку
Производительность, л/мин70 000
Точка росы, °С+3
Давление, бар13.0
Тип хладагентаR404a
Питание380V
Соединение, ØDN 125
Версия для печати

Описание

Рефрижераторный осушитель CAD 1150 производится на заводе «CARIAC S.p.A.», Италия. Предназначен для удаления влаги из сжатого воздуха с температурой точкой росы +3 °C под давлением до 13.0 бар.

Осушители Ekomak полностью соответствуют нормативам Монреальского протокола, а для предотвращения разрушения озонового слоя в качестве хладагента используются бесфреонные вещества. Потенциал озонного истощения осушителей равен нулю.

ФУНКЦИОНИРОВАНИЕ:

Осушение сжатого воздуха осуществляется путем его охлаждения. Влага, содержащаяся в воздухе, выпадает в виде конденсата и выводится из системы. Таким образом достигается точка росы под давлением сжатого воздуха +3 °С.

После охлаждения и выпадения влаги сжатый воздух подогревается потоком входящего воздуха для обеспечения относительной влажности от 50%.

Охлаждение воздуха осуществляется в радиаторе воздух / фреон. Фреоновый контур является замкнутым.

Расположение основных компонентов CAD

Компоненты CAD
  • 1Холодильный компрессор с приводом от электродвигателя, охлаждаемый с помощью хладагента и с защитой от тепловой перегрузки.
  • 2Холодильный конденсатор с воздушным охлаждением и большой площадью теплообменной поверхности для высокой скорости теплообмена.
  • 3Вентилятор с приводом от двигателя IP 54 для охлаждения конденсатора воздушным потоком.
  • 4Воздушный/холодильный испаритель с высокой скоростью теплообмена и низкой утечкой.
  • 5Высокоэффективныйконденсатоотводчик
  • 6Теплообменник воздух-воздух с высокой скоростью теплообмена и низкими потерями нагрузки.
  • 7Байпасный клапан горячего газа контролирует объем хладагента при любых режимах нагрузки, предотвращая образование льда в системе.
  • 8Панель приборов
  • 9Фильтр примесей для сбора любых примесей для защиты системы
  • 10Устройство автоматического слива конденсата экологически безопасное и способно предотвратить нежелательное стравливание сжатого воздуха.

Электронный контроллер

Электронный контроллер на всю линейку осушителей отображает различную информацию о состоянии оборудования: сигнализация состояния, состояние под напряжением, работа вентилятора, сигналы аварий.

Электронный контроллер CAD
  • Состояние рефрижераторного осушителя.
  • Состояние вентилятора
  • Индикация точки росы
  • Сигнализация высокой и низкой точки росы
  • Неисправность вентилятора
  • Предупреждение об обслуживании
  • Панель управления с сухим контактом (по запросу)

СБРОС КОНДЕНСАТА:

Во всех моделях серии CAD применяется интеллектуальная система сброса конденсата, отвечающая за отсутствие сброса воздуха и бесшумную работу системы.

ХЛАДАГЕНТ

Во всех моделях серии CAD применяются хладагенты R134a и R410A с низким GWP (Потенциал глобального потепления), не содержащий хлора и, следовательно, имеющий нулевой потенциал разрушения озонового слоя (ODP), и, как следствие, не регулируемые Монреальским протоколом.

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ РАСЧЕТА ДЕЙСТВИТЕЛЬНОЙ ПРОИЗВОДИТЕЛЬНОСТИ

Поправочный коэффициент в зависимости от рабочего давления
Давление, бар5678910111213141516
CAD 6 – CAD 300,900,961,001,031,061,081,101,121,131,151,161,17
CAD 42 – CAD 14000,900,971,001,031,051,071,091,111,12
Поправочный коэффициент в зависимости от температуры окружающей среды
Температура, °C2530354045
CAD 6 – CAD 301,000,920,840,800,74
CAD 42 – CAD 14001,000,910,810,720,62
Поправочный коэффициент в зависимости от температуры сжатого воздуха на входе
Температура, °C303540455055
CAD 6 – CAD 301,241,000,820,690,580,45
CAD 42 – CAD 14001,001,000,820,690,580,49

Характеристики

Производительность, л/мин
70 000
Точка росы, °С
+3
Давление, бар
13.0
Тип хладагента
R404a
Питание
380V
Соединение, Ø
DN 125
Мощность, кВт
10.2
Длина, мм
1 020
Ширина, мм
1 082
Высота, мм
1 535
Вес, кг
600.0
Артикул
4102002994

Купить Рефрижераторный осушитель Ekomak CAD 1150 просто – оформите заявку прямо на нашем сайте

Так-же вы можете оформить доставку в любой регион России. Подробнее в разделе доставка.

Требуется консультация профильного специалиста? Звоните по тел. 8 (495) 255-27-20

* Обращаем ваше внимание! Производитель может в одностороннем порядке изменять внешний вид и комплектацию товара. Фотографии на сайте могут отличаться от полученного товара.
