Адсорбционный осушитель Pneumatech PH 120 HE -40C

Адсорбционные осушители холодной регенерации серии PH обеспечивают подачу чистого сухого воздуха и увеличивают срок службы вашего оборудования и продукции. Используют сухой расширяющийся воздух для продувки, чтобы устранить влагу из адсорбента.

Адсорбционный осушитель PH 120 HE -40C осушает воздух до ТРД (точка россы под давлением) -40°C. Адсорбент содержится в резервуарах, которые могут работать при давлении до 14.0 бар.

Уникальный коллектор (запатентован) включает управляемые 3/2-ходовые клапаны пневмоуправления, которые срабатывают быстро и надежно. Падение давления на клапанах сведен к минимуму. Это обеспечивает не только низкое падение давления в осушителе, но и максимальное расширение воздуха продувки при регенерации. Последнее особенно важно, так как при этом значительно уменьшается расход продувочного воздуха осушителя.

Адсорбент подпружинен и находится в прочном корпусе из экструдированного алюминия. Стандартные осушители оснащены фильтром предварительной очистки и концевым фильтром, их можно устанавливать на стену с помощью специального комплекта (по дополнительному заказу).

Затраты на эксплуатацию постоянно сокращаются благодаря стандартным функциям синхронизации компрессора и оптимизации форсунки продувки и дополнительной функции управления ТРД. На дисплее регулятора можно отслеживать все характеристики состояния устройства и показания манометров резервуаров.

Регулятор реагирует на подачу питания, подачу давления на колонны, отслеживает работу клапанов и необходимость профилактического обслуживания. Если подключено дополнительное устройство контроля ТРД, показания клапана ТРД можно отслеживать на дисплее. Доступна дистанционная подача аварийных сигналов и предупреждающих сообщений благодаря беспотенциальным контактам.

Также регулятор Purelogic можно использовать как центральный узел управления адсорбционным осушителем.

Регулятор Purelogic обладает впечатляющими возможностями контроля и управления и работает с промышленными протоколами, такими как Modbus, Profibus или Ethernet/IP.

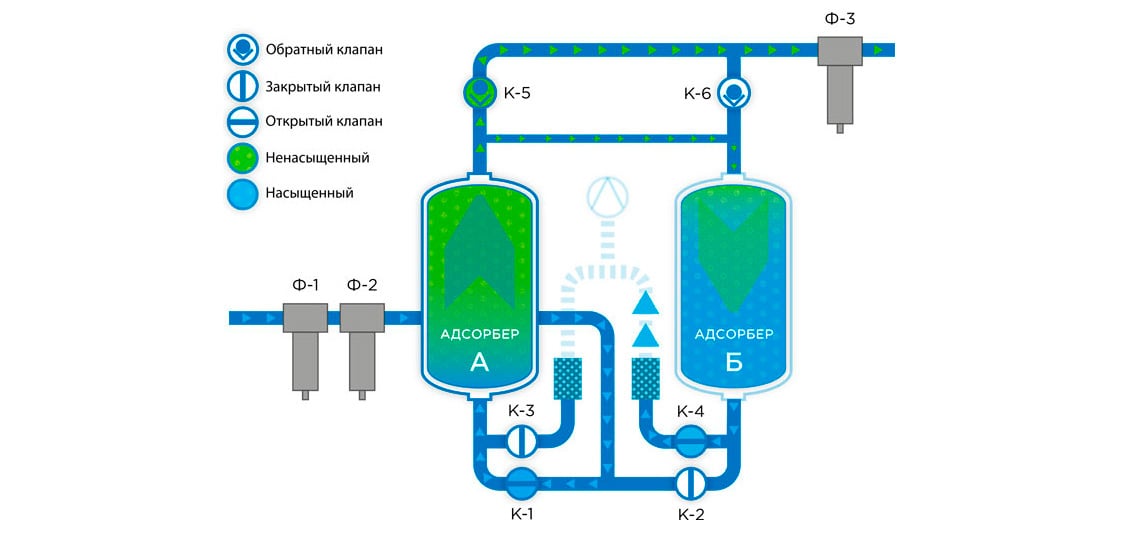

Принцип работы адсорбционного осушителя

Исходный воздух от компрессора подается в осушитель через фильтра (Ф-1 и Ф-2), которые отчищают его от масла. Далее воздух поступает в колонну «А», где происходит поглощение влаги при помощи адсорбента, а далее через пылевой фильтр (Ф-3) поступает потребителю.

Во время стадии осушения в колонне "А", происходит стадия регенерации в колонне "Б".

Часть осушённого воздуха (16.0% для осушителя PH 120 HE -40C) из колонны «А» поступает в колонну «Б». Сухой разряженный воздух поглощает влагу из осушителя и сбрасывается в атмосферу через клапан (К-4).
