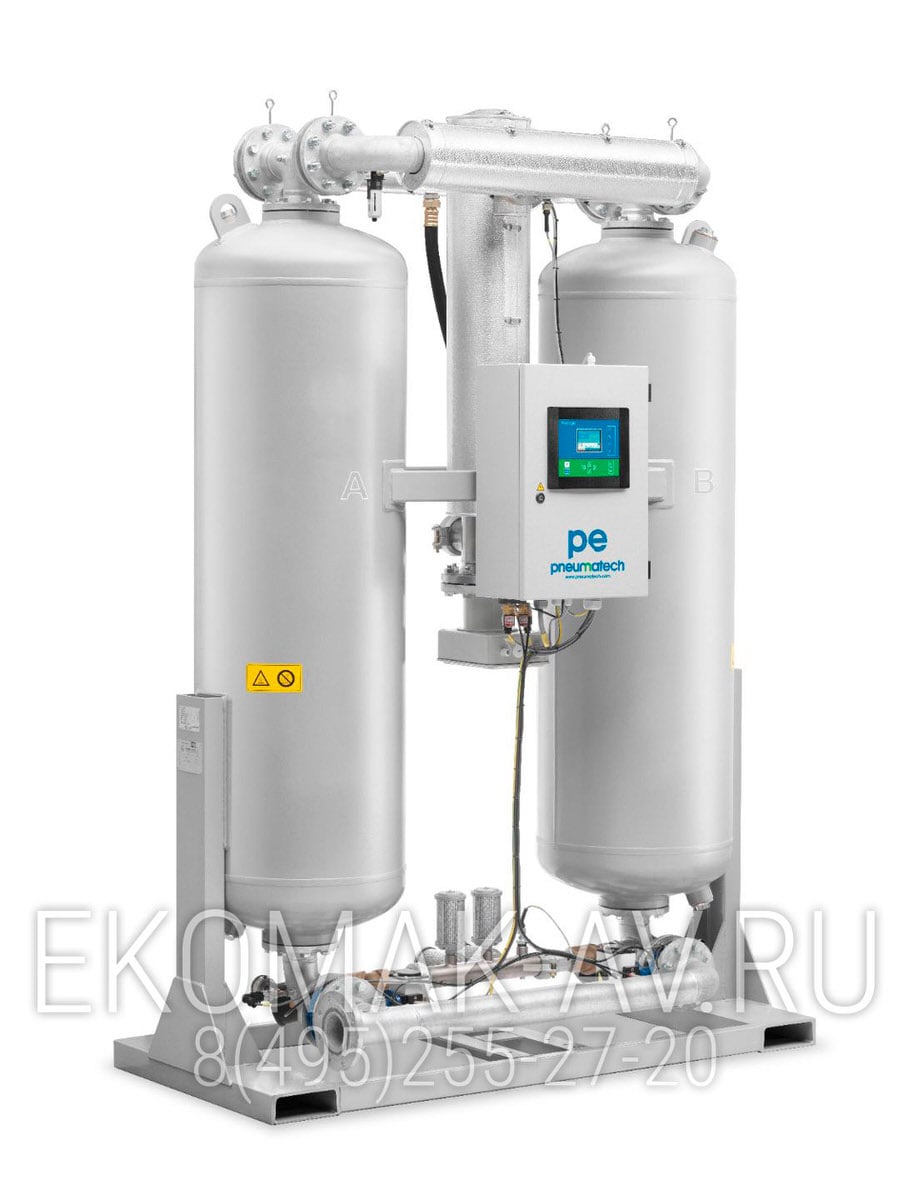

Адсорбционный осушитель Pneumatech PE 1330 DPC

w_arrow
По запросу
Запросить скидку
Производительность, л/мин37 800
Точка росы, °С-40
Давление, бар4.0—10.0
Расход на регенерацию, %10.0
Тип регенерацииГорячая
Перепад давления, бар0.170
Питание380V
Соединение, ØDN80
Версия для печати

Описание

Адсорбционный осушитель горячей регенерации PE 1330 DPC осушает воздух до ТРД (точка россы под давлением) -40°C. Адсорбент содержится в сварных резервуарах с покрытием, которые могут работать при давлении до 10.0 бар. Для устранения влаги из адсорбента осушители PE используют нагретый воздух. В качестве дополнительного оборудования можно заказать и установить фильтр предварительной очистки и концевой фильтр.

Регулятор Purelogic представляет собой центральный элемент управления адсорбционного осушителя. Возможность управления температурой регенерации, управление ТРД (опция) и синхронизация компрессора позволяют сократить эксплуатационные расходы. Регулятор обеспечивает максимальную надежность оборудования, отслеживая наиболее важные параметры осушителя, и обладает впечатляющими возможностями контроля и управления.

Принцип работы адсорбционного осушителя

Принцип работы адсорбционного осушителя

Исходный воздух от компрессора подается в осушитель через фильтра (Ф-1 и Ф-2), которые отчищают его от масла. Далее воздух поступает в колонну «А», где происходит поглощение влаги при помощи адсорбента, а далее через пылевой фильтр (Ф-3) поступает потребителю.

Во время стадии осушения в колонне "А", происходит стадия регенерации в колонне "Б".

Часть осушённого воздуха (10.0% для осушителя PE 1330 DPC) из колонны «А» поступает в колонну «Б». Сухой разряженный воздух поглощает влагу из осушителя и сбрасывается в атмосферу через клапан (К-4).

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ РАСЧЕТА ДЕЙСТВИТЕЛЬНОЙ ПРОИЗВОДИТЕЛЬНОСТИ

Поправочные коэффициенты расхода для давления воздуха на входе для ТРД -40
Давление, бар4,55678910
Температура, <=20°C1,001,001,001,001,001,001,00
Температура, 25°C0,891,001,001,001,001,001,00
Температура, 30°C0,740,871,001,001,001,001,00
Температура, 35°C0,590,700,881,001,001,001,00
Температура, 40°C0,420,500,620,710,800,890,98
Температура, 45°C0,290,340,430,490,550,610,67
Поправочные коэффициенты расхода для давления воздуха на входе для ТРД -70
Давление, бар4,55678910
Температура, <=20°C1,001,001,001,001,001,001,00
Температура, 25°C0,891,001,001,001,001,001,00
Температура, 30°C0,740,871,001,001,001,001,00
Температура, 35°C0,590,700,881,001,001,001,00
Температура, 40°C0,450,530,670,760,860,951,00
Температура, 45°C0,340,400,510,580,650,730,80

Характеристики

Производительность, л/мин
37 800
Точка росы, °С
-40
Давление, бар
4.0—10.0
Расход на регенерацию, %
10.0
Тип регенерации
Горячая
Перепад давления, бар
0.170
Питание
380V
Соединение, Ø
DN80
Длина, мм
1 884
Ширина, мм
930
Высота, мм
2 612
Вес, кг
1 410.0
Артикул
8102001206
