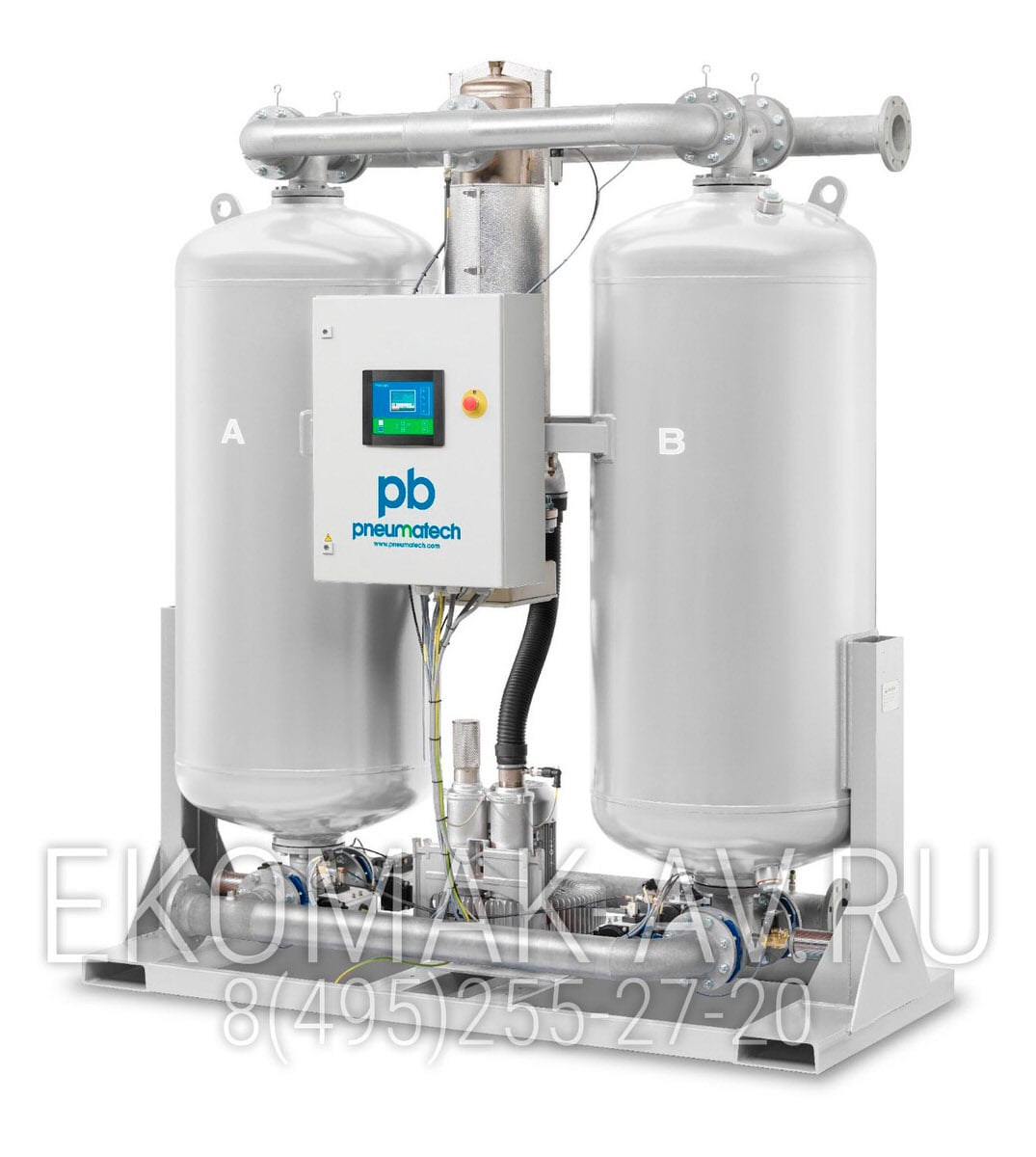

Адсорбционный осушитель Pneumatech PB 3390 S T

w_arrow
По запросу
Запросить скидку
Производительность, л/мин96 000
Точка росы, °С-40
Давление, бар4.0—10.0
Расход на регенерацию, %2.0
Тип регенерацииГорячая
Перепад давления, бар0.110
Питание380V
Соединение, ØDN150
Версия для печати

Описание

Адсорбционный осушитель горячей регенерации PB 3390 S T осушает воздух до ТРД (точка россы под давлением) -40°C. Адсорбент содержится в сварных резервуарах с покрытием, которые могут работать при давлении до 10.0 бар. Для устранения влаги из адсорбента осушители PB используют нагретый воздух.

Регулятор Purelogic представляет собой центральный элемент управления адсорбционного осушителя. Возможность управления температурой регенерации, управление ТРД (опция) и синхронизация компрессора позволяют сократить эксплуатационные расходы. Регулятор обеспечивает максимальную надежность оборудования, отслеживая наиболее важные параметры осушителя, и обладает впечатляющими возможностями контроля и управления.

Принцип работы адсорбционного осушителя

Принцип работы адсорбционного осушителя

Исходный воздух от компрессора подается в осушитель через фильтра (Ф-1 и Ф-2), которые отчищают его от масла. Далее воздух поступает в колонну «А», где происходит поглощение влаги при помощи адсорбента, а далее через пылевой фильтр (Ф-3) поступает потребителю.

Во время стадии осушения в колонне "А", происходит стадия регенерации в колонне "Б".

Часть осушённого воздуха (2.0% для осушителя PB 3390 S T) из колонны «А» подогревается и поступает в колонну «Б». Сухой, горячий и разряженный воздух поглощает влагу из осушителя и сбрасывается в атмосферу через клапан (К-4).

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ РАСЧЕТА ДЕЙСТВИТЕЛЬНОй ПРОИЗВОДИТЕЛЬНОСТИ

Поправочные коэффициенты расхода для давления воздуха на входе для ТРД -40
Давление, бар4,55678910
Температура, <=20°C1,001,001,001,001,001,001,00
Температура, 25°C0,891,001,001,001,001,001,00
Температура, 30°C0,740,871,001,001,001,001,00
Температура, 35°C0,590,700,881,001,001,001,00
Температура, 40°C0,420,500,620,710,800,890,98
Температура, 45°C0,290,340,430,490,550,610,67
Поправочные коэффициенты расхода для давления воздуха на входе для ТРД -70
Давление, бар4,55678910
Температура, <=20°C1,001,001,001,001,001,001,00
Температура, 25°C0,891,001,001,001,001,001,00
Температура, 30°C0,740,871,001,001,001,001,00
Температура, 35°C0,590,700,881,001,001,001,00
Температура, 40°C0,450,530,670,760,860,951,00
Температура, 45°C0,340,400,510,580,650,730,80

Характеристики

Производительность, л/мин
96 000
Точка росы, °С
-40
Давление, бар
4.0—10.0
Расход на регенерацию, %
2.0
Тип регенерации
Горячая
Перепад давления, бар
0.110
Питание
380V
Соединение, Ø
DN150
Длина, мм
2 809
Ширина, мм
2 373
Высота, мм
2 488
Вес, кг
4 470.0
Артикул
8102001073
